產品特性

● 標準滑動膜EPB13
● 自潤滑、免維護
● 重量輕、快速裝配
● 用于WR系列雙軌
● 抵抗灰塵
● 無噪音運行

標準規格查詢

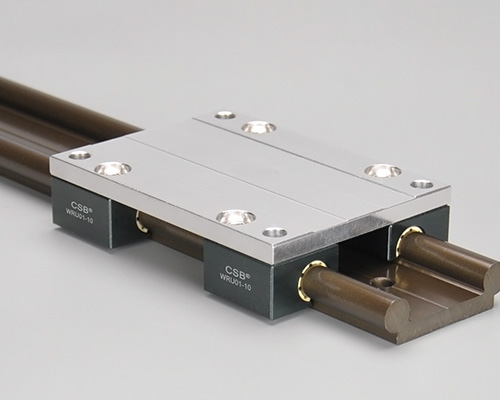

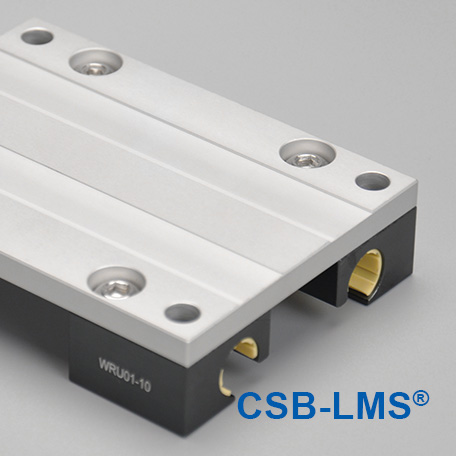

WRC01圓導軌滑臺

產品編碼：

A [mm]：

A1 [mm]：

L [mm]：

C [mm]：

H [mm]：

*訂貨周期 [wks]：

訂購產品

結構圖片

▊WRC01圓導軌滑臺承載能力

產品編碼	靜態載荷					重量
產品編碼	Coy- [N]	Coz [N]	Mox [Nm]	Moy [Nm]	Moz [Nm]	[kg]
WRC01-06-20-060	840	420	16	34	34	0.055
WRC01-10-40-100	4800	2400	96	170	170	0.29
WRC01-10-40-150	4800	2400	96	290	290	0.34
WRC01-10-40-200	4800	2400	96	410	410	0.4
WRC01-10-80-100	4800	2400	178	170	170	0.34
WRC01-10-80-150	4800	2400	178	290	290	0.42
WRC01-10-80-200	4800	2400	178	410	410	0.5
WRC01-16-60-100	8400	4200	240	270	270	0.71
WRC01-16-60-150	8400	4200	240	480	480	0.84
WRC01-16-60-200	8400	4200	240	690	690	0.97
WRC01-20-80-150	12800	6400	525	670	670	1.2
WRC01-20-80-200	12800	6400	525	990	990	1.3
WRC01-20-80-250	12800	6400	525	1250	1250	1.5

▊WR直線導軌安裝偏心力

●最大比例為2:1
●1x =同軌滑塊距離
●2x =從導軌到負載或驅動力的距離

CSB-LIN?直線軸承安裝法則

●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與直線滑塊的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。

●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。

●如果您有任何設計或安裝方面的疑惑，請與我們的工程師聯系。

WR02雙圓直線導軌

● 鋁合金雙圓導軌，硬質氧化表面;
● 配合LIN滑動膜抵抗污物;
● 重量輕和低噪音;
● 標準安裝寬度;

WRU01圓導軌滑塊

● 標準滑動膜EPB13
● 自潤滑、免維護
● 抵抗灰塵
● 重量輕、快速裝配

WRC01圓導軌滑臺

文件類型 PDF文件

文件大小 149KB

出版時間 09-2021

出版序號 CSB/CAT.052

立即下載

1428 次

▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。

▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
