產品特性

● 耐磨層材料TEFPLAS? B
● 使用溫度 ±200℃
● 最高連續運行速度 1.5m/s
● 自潤滑、免維護
● 整體式設計、低成本
● 用于WQ系列方型雙軌
● 抵抗灰塵、無噪音

標準規格查詢

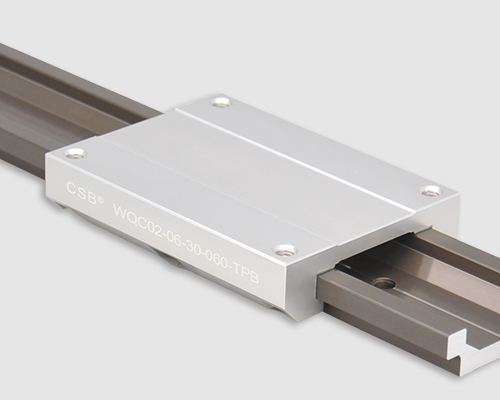

WQC02方型導軌滑臺-TPB

產品編碼：

L [mm]：

C [mm]：

A [mm]：

A1 [mm]：

H [mm]：

K [mm]：

*訂貨周期 [wks]：

訂購產品

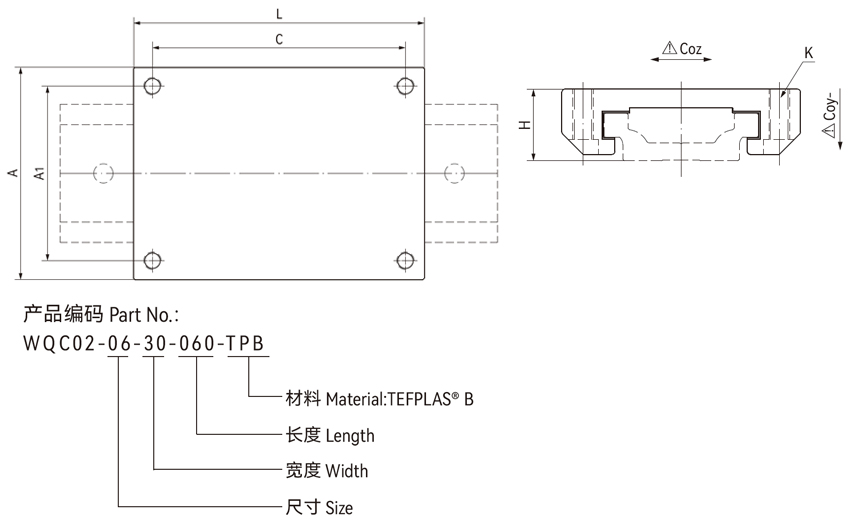

結構圖片

▊WQC02方型導軌滑臺承載能力

產品編碼	靜態載荷					重量
產品編碼	Coy- [N]	Coz [N]	Mox [Nm]	Moy [Nm]	Moz [Nm]	[kg]
WQC02-06-30-060-TPB	9500	4800	70	140	140	0.07
WQC02-10-40-100-TPB	25000	12500	250	600	600	0.21
WQC02-16-60-100-TPB	42000	21000	600	1000	1000	0.40
WQC02-20-80-150-TPB	83000	41500	1700	3000	3000	1.00

▊WQ直線導軌安裝偏心力

●最大比例為2:1
●1x =同軌滑塊距離
●2x =從導軌到負載或驅動力的距離

CSB-LIN?直線軸承安裝法則

●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與直線滑塊的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。

●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。

●如果您有任何設計或安裝方面的疑惑，請與我們的工程師聯系。

WQ02方型雙軌

● 方型鋁合金雙軌;
● 硬質氧化滑動表面;
● 標準安裝寬度

WQ02H方型雙軌

● 高方型鋁合金雙軌;
● 硬質氧化滑動表面;
● 標準安裝寬度

WQ方型導軌

文件類型 PDF文件

文件大小 285KB

出版時間 10-2022

出版序號 CSB/CAT.062E

立即下載

1720 次

▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。

▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
