產品特性

C04.28輕音型電纜拖鏈采用特殊具有專利結構的轉動連接設計，消除了拖鏈運動中的撞擊噪音，且電纜拖鏈即使在高速運動中也能保持平穩無振動.
● 長期使用溫度：-40/+120℃

● 內高Hi：28 mm
● 內寬Bi：30-60 mm
● 彎曲半徑R：55-150 mm
● 節距Pitch：22 mm

標準規格查詢

電纜拖鏈

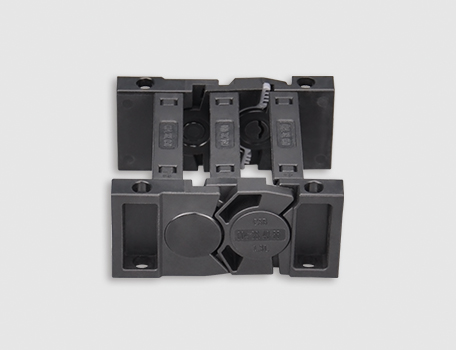

拖鏈接頭-固定

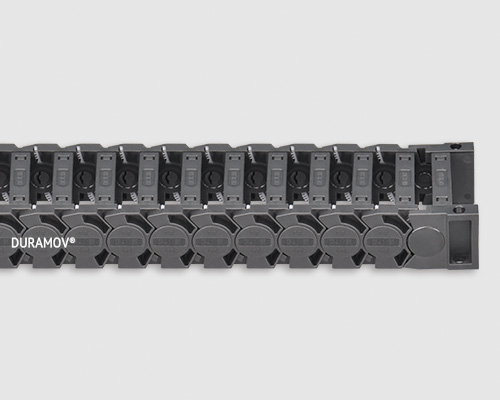

C04.28輕音型電纜拖鏈

產品編碼：

內寬 Bi [mm]：

外寬 Ba [mm]：

內高 Hi [mm]：

外高 Ha [mm]：

節距 T [mm]：

彎曲半徑 R [mm]：

總高度 H [mm]：

退回極限距離 D [mm]：

彎曲半徑余量 K [mm]：

最大架空長度 [m]：

*訂貨周期 [wks]：

訂購產品

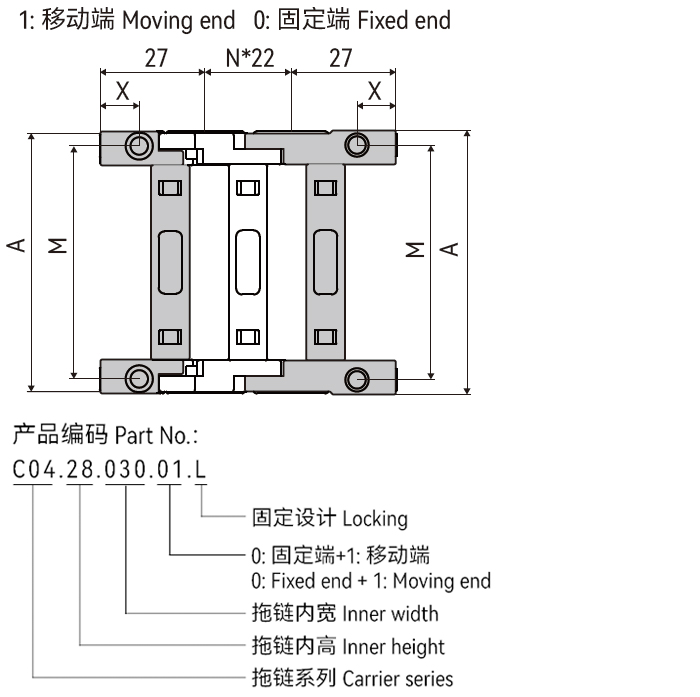

結構圖片

C04.28輕音型電纜拖鏈

產品編碼：

固定端編碼：

移動端編碼：

拖鏈內寬 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

*訂貨周期 [wks]：

訂購產品

結構圖片

▊技術參數

架空長度	≤ 1.0m	速度/ 加速度 FL_G	≤ 3 [m/s] / 8 [m/s2 ]
滑行距離	不適用	速度/ 加速度 FL_B	≤ 2 [m/s] / 4 [m/s2 ]
豎直懸掛	≤ 5m	滑行速度/ 加速度	不適用
垂直站立	≤ 0.5m	允許溫度	-40℃ ~120℃
側向架空	≤ 0.5m	阻燃等級	UL94 HB

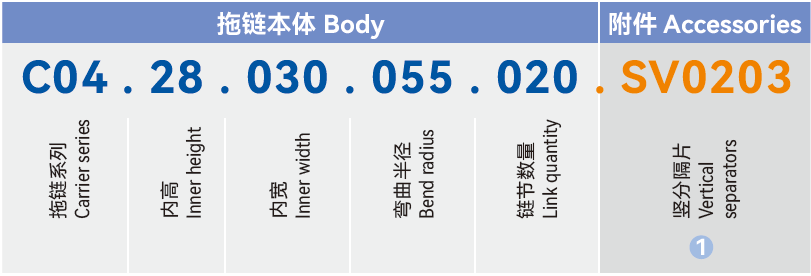

▊預裝拖鏈訂購編碼


① SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔

▊ CSB輕音型電纜拖鏈安裝說明

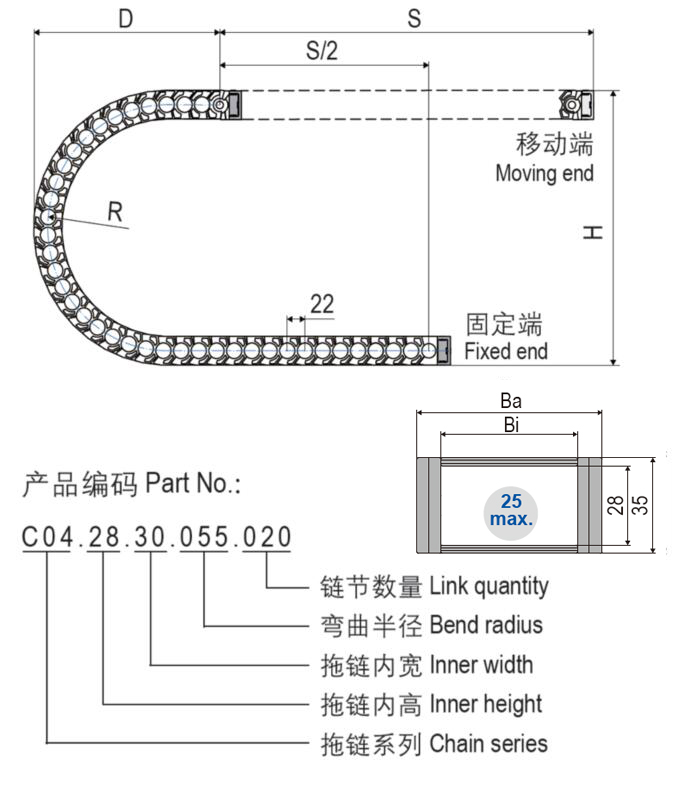

▊拖鏈安裝尺寸

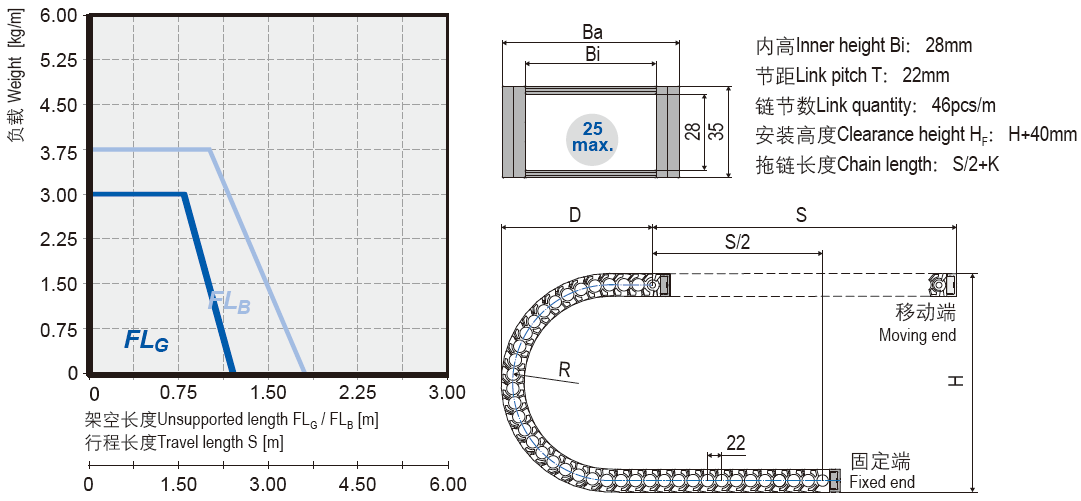

靜音無塵電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R	055	075	100	150
H	180	220	270	370
D	108	128	153	203
K	220	280	360	520

*實際安裝高度：H_F=H+15mm（負載 0.3kg/m)

C04 靜音型電纜拖鏈

文件類型 PDF文件

文件大小 498KB

出版時間 10-2024

出版序號 CSB/CAT.067

立即下載

1198 次

▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。

▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
