產品特性

C31.20微型電纜拖鏈可沿內側或外側打開，堅固耐用和多種打開方式設計，適用于高速運動。C31.20微型可打開電纜拖鏈適用于較小安裝空間，多種內寬規格可選。

● 長期使用溫度：-40/+120℃

● 內高Hi：20 mm
● 內寬Bi：20-50 mm
● 彎曲半徑R：28-48 mm
● 節距Pitch：30.5 mm

根據需求提供ESD抗靜電荷/防爆版拖鏈C31E.20

標準規格查詢

電纜拖鏈

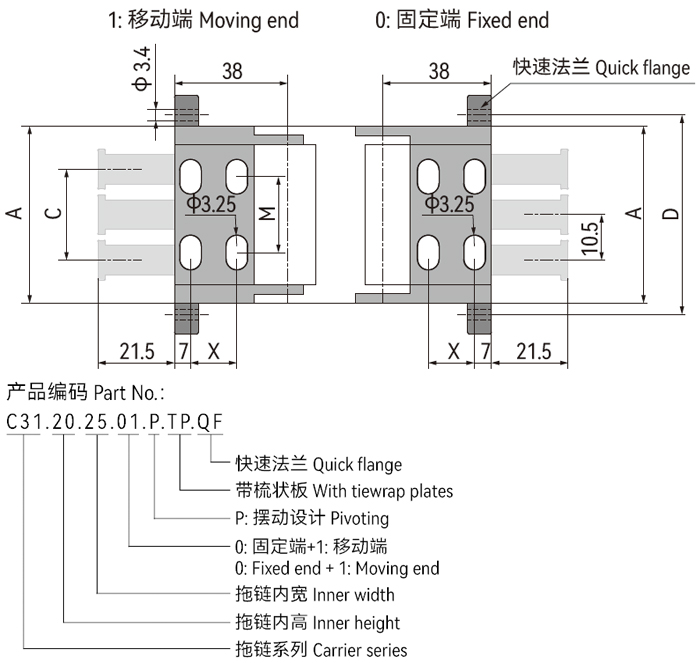

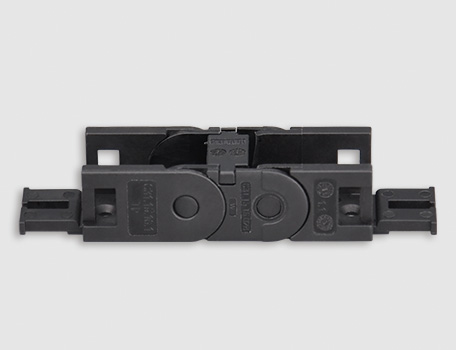

帶梳狀板接頭-固定

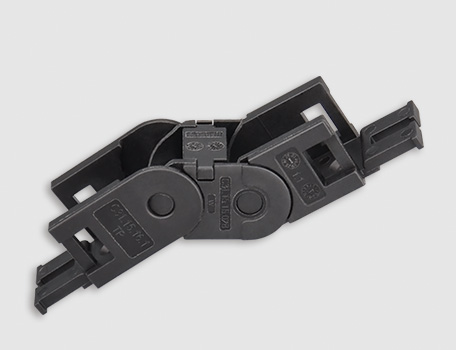

帶梳狀板接頭-擺動

無梳狀板接頭-固定

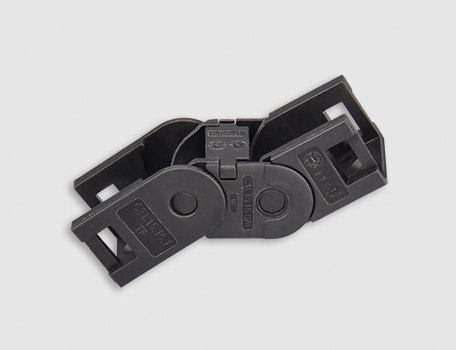

無梳狀板接頭-擺動

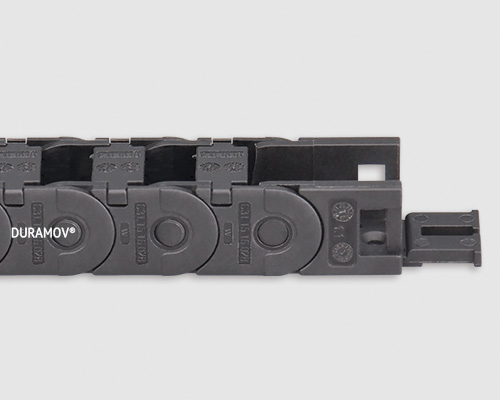

C31.20微型可打開電纜拖鏈

產品編碼：

打開方向：

內寬 Bi [mm]：

外寬 Ba [mm]：

內高 Hi [mm]：

外高 Ha [mm]：

節距 T [mm]：

彎曲半徑 R [mm]：

總高度 H [mm]：

退回極限距離 D [mm]：

彎曲半徑余量 K [mm]：

最大架空長度 [m]：

*訂貨周期 [wks]：

訂購產品

結構圖片

C31.20微型可打開電纜拖鏈

產品編碼：

固定端編碼：

移動端編碼：

拖鏈內寬 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

C [mm]：

D [mm]：

齒數 [pcs]：

*訂貨周期 [wks]：

訂購產品

結構圖片

C31.20微型可打開電纜拖鏈

產品編碼：

固定端編碼：

移動端編碼：

拖鏈內寬 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

C [mm]：

D [mm]：

齒數 [pcs]：

*訂貨周期 [wks]：

訂購產品

結構圖片

C31.20微型可打開電纜拖鏈

產品編碼：

固定端編碼：

移動端編碼：

拖鏈內寬 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

D [mm]：

*訂貨周期 [wks]：

訂購產品

結構圖片

C31.20微型可打開電纜拖鏈

產品編碼：

固定端編碼：

移動端編碼：

拖鏈內寬 Bi [mm]：

A [mm]：

X [mm]：

M [mm]：

D [mm]：

*訂貨周期 [wks]：

訂購產品

結構圖片

▊技術參數

架空長度	≤1m	速度/ 加速度 FL_G	≤ 3 [m/s] / 8 [m/s2 ]
滑行距離	不適用	速度/ 加速度 FL_B	≤ 2 [m/s] / 4 [m/s2 ]
豎直懸掛	≤ 5m	滑行速度/ 加速度	不適用
垂直站立	≤ 0.5m	允許溫度	-40℃ ~120℃
側向架空	≤ 0.5m	阻燃等級	UL94 HB

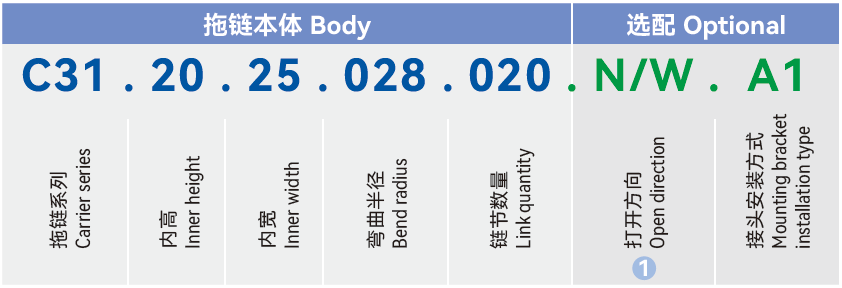

▊預裝拖鏈訂購編碼


① N: 內側打開 W: 外側打開

▊ CSB可打開微型電纜拖鏈安裝說明

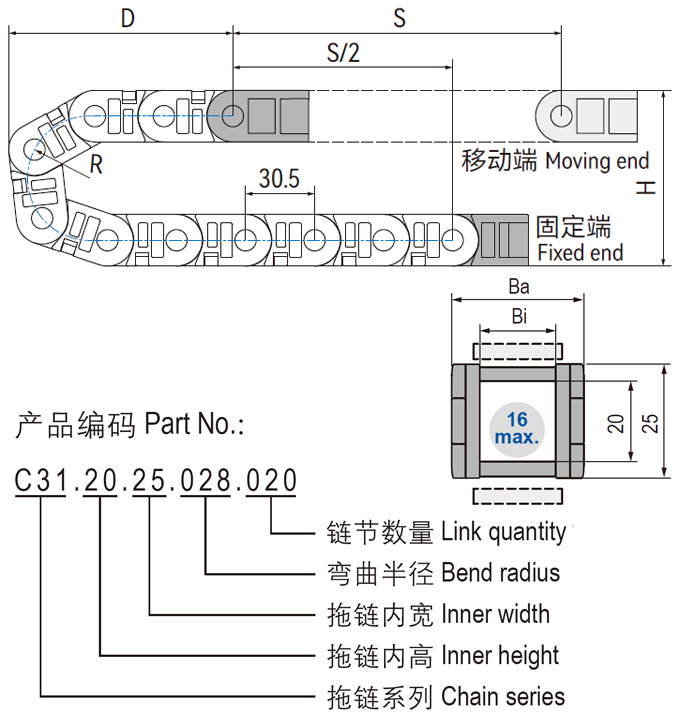

▊拖鏈安裝尺寸

可打開微型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R	028	038	048
H	81	101	121
D	86	96	106
K	150	185	215

*實際安裝高度：H_F=H+20mm（負載 1.25kg/m)

▊接頭安裝方式

可打開微型電纜拖鏈接頭安裝方式

*C31.20拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

▊C31.20.Bi.01.P

可打開微型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

C31快速法蘭

● 快速沿長度方向固定拖鏈
● 可以作為獨立部件供貨

C31 微型可打開電纜拖鏈

文件類型 PDF文件

文件大小 557KB

出版時間 10-2023

出版序號 CSB/CAT.064
