產品特性

●封閉式小配合間隙
●自動對中糾正安裝偏差
●安裝LIN-13標準滑動膜
●卡簧固定

標準規格查詢

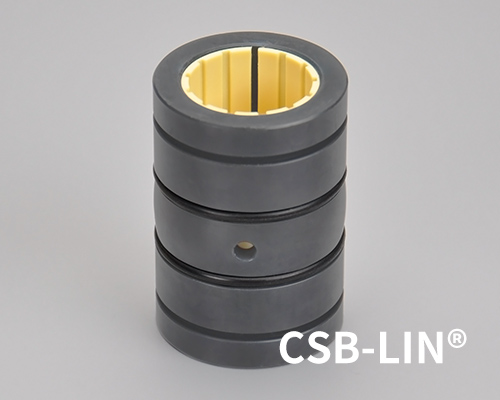

LIN-13RS 小間隙調心塑料直線軸承

產品編碼：

d1 [mm]：

d1-最大公差 [mm]：

d1-最小公差 [mm]：

d2 h7[mm]：

B h10[mm]：

B1 H10[mm]：

dn H10[mm]：

s H10[mm]：

ds H10[mm]：

do H10[mm]：

o [mm]：

e [mm]：

R [mm]：

軸-最大公差 [mm]：

軸-最小公差 [mm]：

孔-最大公差 [mm]：

孔-最小公差 [mm]：

*訂貨周期 [wks]：

訂購產品

結構圖片

▊LIN-13RS塑料直線軸承承載能力

產品編碼	最大許可動載荷	最大許可靜載荷	重量
產品編碼	[N]	[N]	[g]
LIN-13RS-16	1440	10080	23
LIN-13RS-20	2250	15750	43
LIN-13RS-25	3625	25375	95
LIN-13RS-30	5100	35700	145

▊CSB-LIN?塑料直線軸承安裝偏心力

●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離

CSB-LIN?直線軸承安裝法則

●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。

●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。

●如果您有任何設計或安裝方面的疑惑，請與我們的工程師聯系。

精密軸

AS表面硬化鋁軸-適配LIN直線軸承；
CS硬鉻鋼軸-性價比更高；
ES不銹鋼304軸-適合化學液體；
可提供軸端加工和打孔服務

▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。

▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
