▊技術參數
 | 架空長度 | ≤ 5m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | ≤ 400m | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 40m | 滑行速度/ 加速度 | ≤ 10 [m/s] / 50 [m/s2 ] | ||
垂直站立 | ≤ 3.0m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 2.5m | 阻燃等級 | UL94 HB |

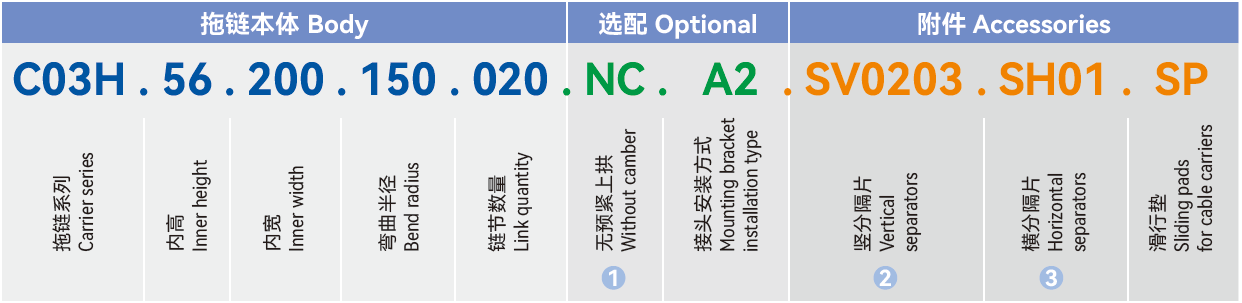

① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位
*如果安裝空間受到限制請咨詢CSB?.

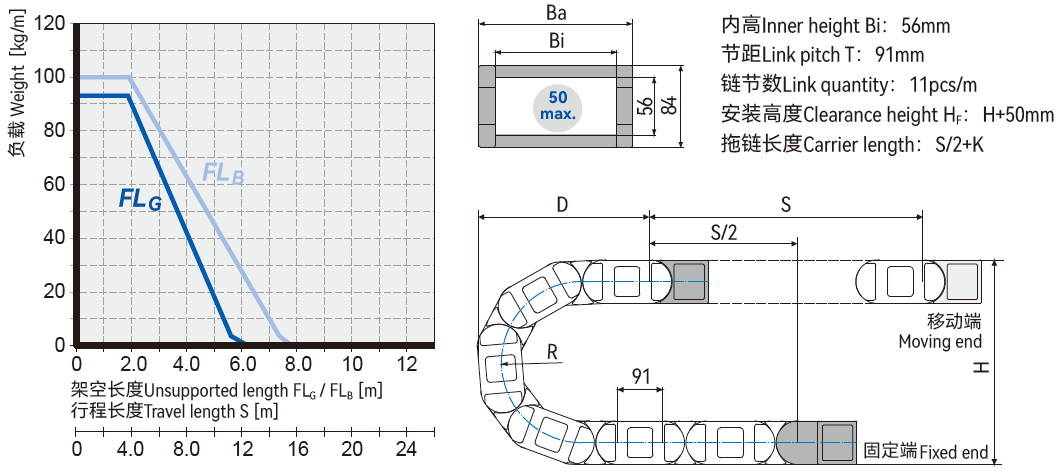

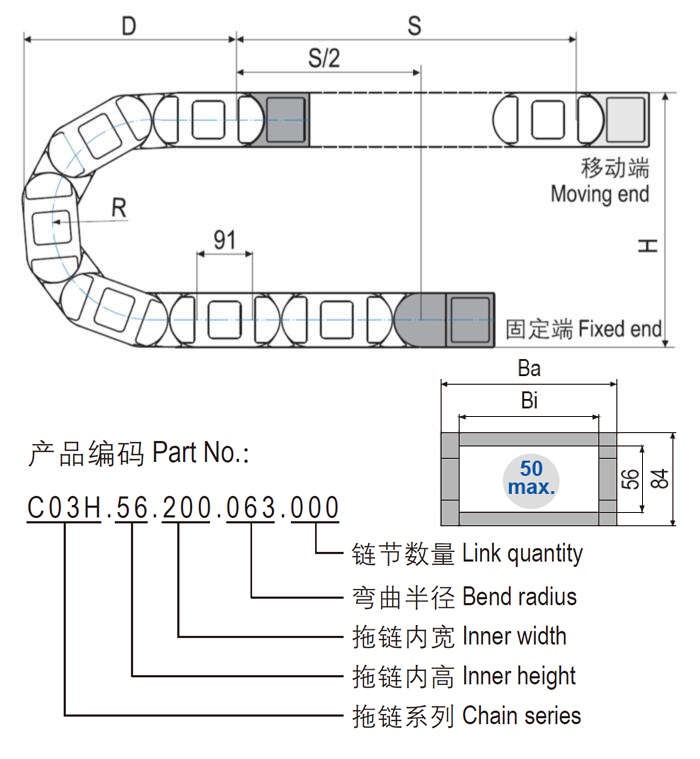

| R | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| H | 354 | 384 | 434 | 484 | 584 | 684 | 784 | 884 | 984 | 1084 |
| D | 314 | 329 | 354 | 379 | 429 | 479 | 529 | 579 | 629 | 679 |
| K | 610 | 655 | 735 | 815 | 970 | 1125 | 1285 | 1440 | 1600 | 1755 |
*實際安裝高度：HF=H+40mm（負載 2.5kg/m)
| R | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| H2 | 270 | 266 | 266 | 266 | 266 | 266 | 266 | 266 | 266 | 266 |
| D2 | 268 | 450 | 580 | 710 | 980 | 1180 | 1440 | 1530 | 1700 | 1850 |
| K2 | 610 | 819 | 1092 | 1274 | 1638 | 2002 | 2275 | 2548 | 2912 | 3276 |
| △CL | - | 159 | 259 | 359 | 559 | 709 | 905 | 959 | 1059 | 1159 |

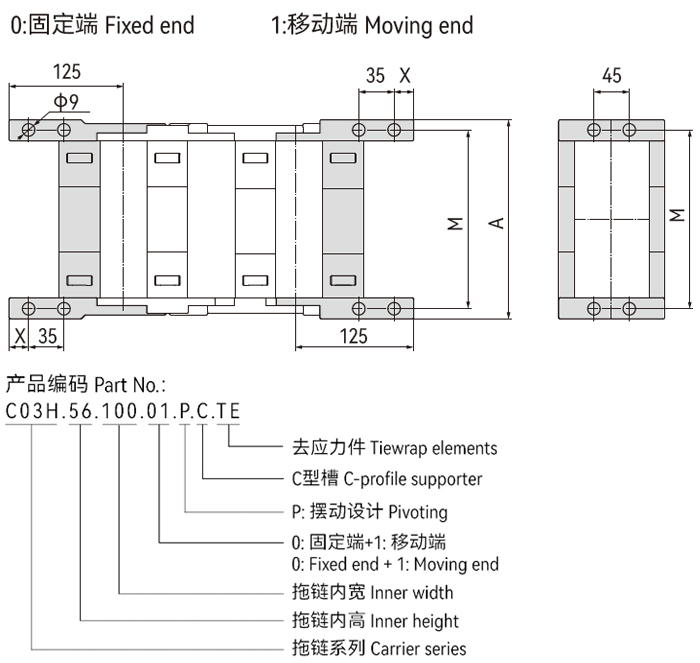

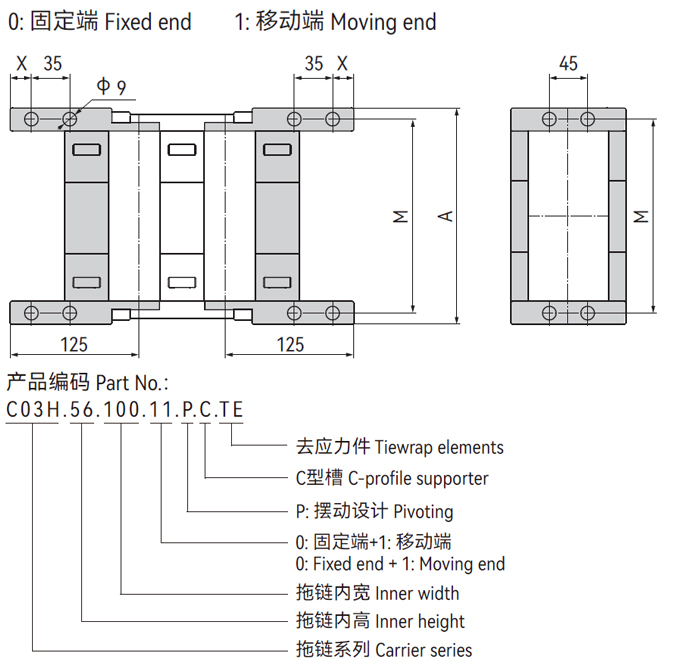

*C03H.56拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2
*推薦架空長行程拖行應用
*可S型站立
827 次
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
